9.2 rtkpos(): 算法入口

本章节,我们主要关注 rtkpos() 中的 relpos() 函数,其中的 satposs() 可以参考第 8 章,udstate() 将在 9.3 节解析,zdres()ddres() 将在 9.4 节进行解析,filter() 函数将在 9.5 节解析,manage_amb_LAMBDA()resamb_LAMBDA()holdamb() 等与模糊度相关的函数将在 9.6 节解析。

本章主要解析 relpos() 及其调用的部分函数(上述提及的函数除外)。

9.2.1 rtkpos():单历元 GNSS 定位解算

图9.2-1 rtkpos() 主要组成

1. 参数列表

c
/* args */
rtk_t        *rtk     IO     rtk 控制结构体
const obsd_t *obs     I      原始观测数据 obs
int           n       I      观测数据数目
const nav_t  *nav     I      导航电文信息
/* return */
int           status  -      0:无解,1:有效解

2. 执行流程

  • 设置 RTK 基站坐标 rtk->rb:其中速度设置为 0.0,以后处理为例,基站坐标在 execses() 函数内调用 antpos() 函数根据配置选项按照不同的方式获取位置坐标:
    • postype=POSOPT_SINGLE:调用 avepos() 利用基站的观测文件计算其 SPP 定位结果平均值作为基站的坐标(平均的时间由 ant2-maxaveep 参数进行控制);
    • postype=POSOPT_FILE:调用 getstapos()pos 文件中读取基站坐标;
    • postype=POSOPT_RINEX :从 rinex 头文件中获取位置数据。头文件中的测站数据经过读取后已存到 stas 中;
  • 统计 obs 数组:统计基站 obs 个数 nu,流动站 obs 个数 nr
  • 伪距单点定位:调用 pntpos() 计算流动站坐标,作为 Kalman 滤波的坐标初值,如果由于流动站 SPP 定位结果坐标误差过大等原因导致的 SPP 无解,则不进行 RTK 运算,当前历元无解;
  • 计算前后时间差:计算当前历元和上一历元时间差 rtk->tt(作为时间更新时的 delta_t);
  • 单点定位模式:直接输出此前 pntpos() 计算得到的坐标;
  • out-outsingle 选项处理:如果开启了 out-outsingle 选项,那么在 DGNSS/浮点解/固定解/PPP 算法信号中断时(outage),将输出单点定位(SPP)结果。否则将抑制单点解的输出(rtk->sol.stat=SOLQ_NONE);
  • PPP 定位:如果是 PPP 模式,调用 pppos() 解算,输出结果;
  • Moving-Base 模式
    • 调用 pntpos(),传入 obs+nu 基站观测值计算基站坐标 solb
    • 计算差分龄期 rtk->sol.age
    • solb.rr 赋值给 rtk->rb
    • 时间同步:位置+=对应速度*差分龄期。
  • 非Moving-Base 模式:计算差分龄期 rtk->sol.age,等于第一个流动站观测值时间 obs[0].time 减去第一个基站观测值时间 obs[nu].time
  • 相对定位:调用 relpos() 进行 RTK 解算,包含 Kinematic 和 DGNSS 结果;
  • 解状态输出:调用 outsolstat() 输出解算结果,需要开启 out-outstat 选项,它通过控制一个 statlevel 全局变量来实现。

3. 注意事项

  • 在 demo5 b34k 版本代码中,rtkpos() 函数并没有再每个历元都计算一次 pntpos(),而是在状态初始化或重置的时候才运行 pntpos(),这样可以减少不必要的运算。
    c
    if (rtk->P[0]==0||rtk->P[0]>STD_PREC_VAR_THRESH) {
        if (!pntpos(obs,nu,nav,&rtk->opt,&rtk->sol,NULL,rtk->ssat,msg)) { ... }
    }

4. 源码注释

点击查看代码
c
extern int rtkpos(rtk_t *rtk, const obsd_t *obs, int n, const nav_t *nav)
{
    prcopt_t *opt=&rtk->opt;
    sol_t solb={{0}};
    gtime_t time;
    int i,nu,nr;
    char msg[128]="";

    trace(3,"rtkpos  : time=%s n=%d\n",time_str(obs[0].time,3),n);
    trace(4,"obs=\n"); traceobs(4,obs,n);

    // 设置 RTK 基站坐标,以后处理为例,基站坐标在 execses 函数内已经计算了,其中速度设为 0.0
    // 这里将配置结构体 opt 中基站的坐标赋值给 rtk 结构体
    /* set base staion position */
    if (opt->refpos<=POSOPT_RINEX&&opt->mode!=PMODE_SINGLE&&
        opt->mode!=PMODE_MOVEB) {
        for (i=0;i<6;i++) rtk->rb[i]=i<3?opt->rb[i]:0.0; // opt 内基站坐标赋值给 rtk->rb, 速度设为 0.0
    }

    // 统计基站 obs 个数 nu,流动站 obs 个数 nr,可用于后面判断是否满足差分条件
    /* count rover/base station observations */
    for (nu=0;nu   <n&&obs[nu   ].rcv==1;nu++) ;
    for (nr=0;nu+nr<n&&obs[nu+nr].rcv==2;nr++) ;

    time=rtk->sol.time; /* previous epoch */

    // 利用观测值及星历计算流动站的 SPP 定位结果,作为 Kalman 滤波的近似坐标。
    // 如果由于流动站 SPP 定位结果坐标误差过大等原因导致的 SPP 无解,则不进行 RTK 运算,当前历元无解。
    /* rover position by single point positioning */
    if (!pntpos(obs,nu,nav,&rtk->opt,&rtk->sol,NULL,rtk->ssat,msg)) {
        errmsg(rtk,"point pos error (%s)\n",msg);

        if (!rtk->opt.dynamics) {
            outsolstat(rtk);
            return 0;
        }
    }

    // 计算当前历元和上一历元时间差 rtk->tt,rtk->sol.time 是当前历元时间,time 是上一历元时间
    if (time.time!=0) rtk->tt=timediff(rtk->sol.time,time);

    /* single point positioning */
    if (opt->mode==PMODE_SINGLE) { // 单点定位模式直接输出刚刚 SPP 算的坐标
        outsolstat(rtk);
        return 1;
    }

    // 如果不是单点模式,抑制单点解的输出(rtk->sol.stat 设为 SOLQ_NONE)
    /* suppress output of single solution */
    if (!opt->outsingle) {
        rtk->sol.stat=SOLQ_NONE;
    }

    // 精密单点定位
    /* precise point positioning */
    if (opt->mode>=PMODE_PPP_KINEMA) {
        pppos(rtk,obs,nu,nav);
        outsolstat(rtk);
        return 1;
    }

    // 检查该历元流动站观测时间和基站观测时间是否对应,若无基站观测数据,则进行异常处理
    /* check number of data of base station and age of differential */
    if (nr==0) {
        errmsg(rtk,"no base station observation data for rtk\n");
        outsolstat(rtk);
        return 1;
    }

    // 动基线的基站需要进行实时解算,这也是为什么 rtkpos 初始化时,动基线不参与基站的处理,
    // 与其他差分定位相比,动基线要求更严格的实践同步。
    if (opt->mode==PMODE_MOVEB) { /*  moving baseline */

        /* estimate position/velocity of base station */
        if (!pntpos(obs+nu,nr,nav,&rtk->opt,&solb,NULL,NULL,msg)) {
            errmsg(rtk,"base station position error (%s)\n",msg);
            return 0;
        }
        rtk->sol.age=(float)timediff(rtk->sol.time,solb.time); // 计算差分龄期 rtk->sol.age

        if (fabs(rtk->sol.age)>TTOL_MOVEB) {
            errmsg(rtk,"time sync error for moving-base (age=%.1f)\n",rtk->sol.age);
            return 0;
        }
        for (i=0;i<6;i++) rtk->rb[i]=solb.rr[i]; // 把 solb.rr 赋值给 rtk->rb

        // 时间同步
        /* time-synchronized position of base station */
        for (i=0;i<3;i++) rtk->rb[i]+=rtk->rb[i+3]*rtk->sol.age; // 位置 += 对应速度 * 差分龄期
    }
    else {
        rtk->sol.age=(float)timediff(obs[0].time,obs[nu].time);

        if (fabs(rtk->sol.age)>opt->maxtdiff) {
            errmsg(rtk,"age of differential error (age=%.1f)\n",rtk->sol.age);
            outsolstat(rtk);
            return 1;
        }
    }

    // 相对定位算法的核心函数
    /* relative potitioning */
    relpos(rtk,obs,nu,nr,nav);
    outsolstat(rtk);

    return 1;
}

9.2.2 relpos():相对定位

relpos() 是相对定位的主要函数,适用于 DGPS/DGNSS、Kinematic、Static、Moving-Base、Fixed 5 种模式。

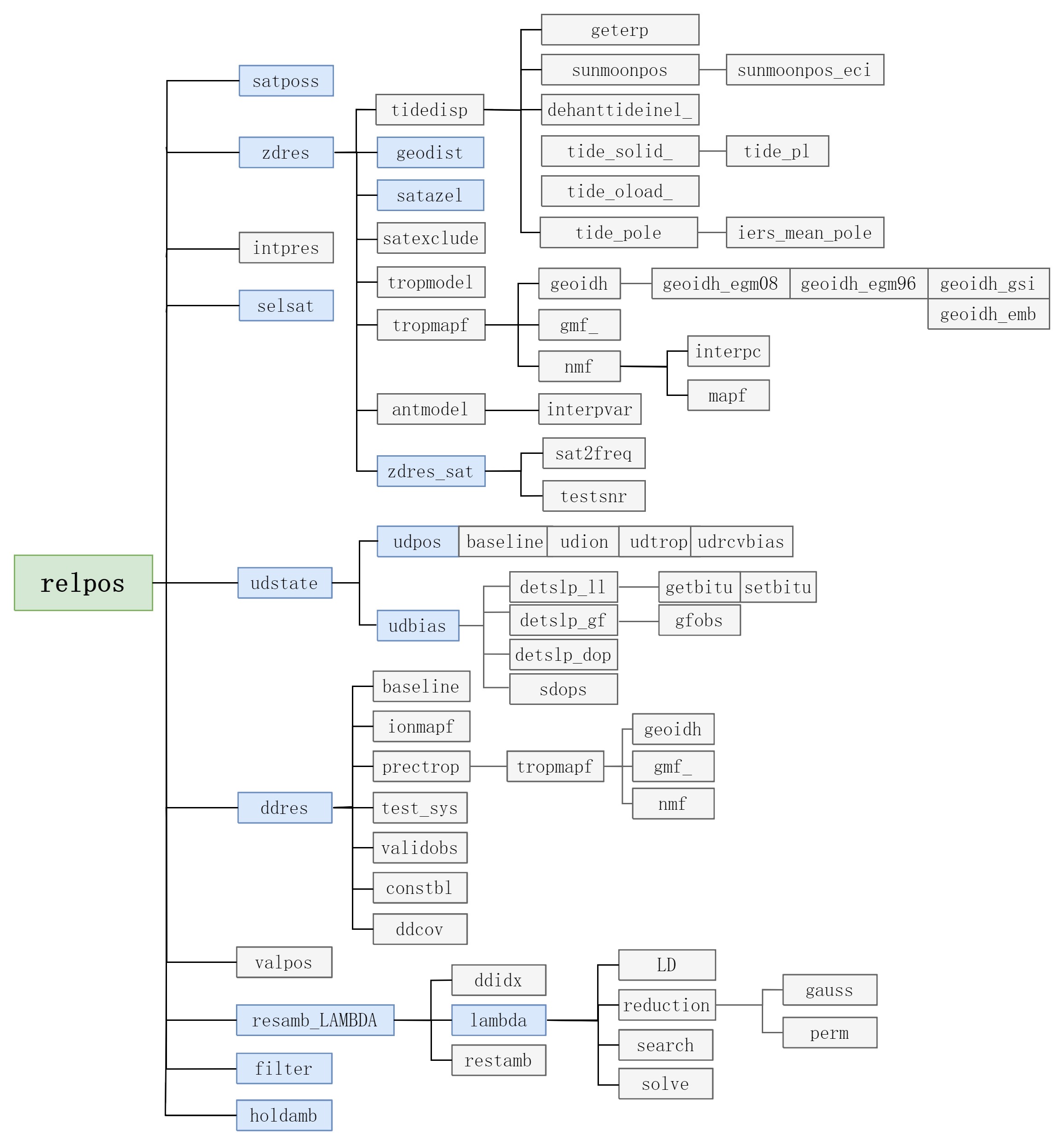

图9.2-2 relpos() 函数调用

1. 参数列表

c
/* args */
rtk_t      *rtk     IO     rtk 控制/解算结果结构体
obsd_t     *obs     I      卫星原始观测数据
int         nu      I      接收机观测数据数目
int         nr      I      基站观测数据数目
nav_t      *nav     I      导航数据
/* return */
int         status  -      1:ok, 0:error

2. 执行流程

  • 计算差分龄期:计算流动站、基站间差分龄期 dttimediff(obs[0].time,obs[nu].time)
  • 卫星轨道计算:调用 satposs() 计算当前历元下,各卫星的位置速度 rs、钟差 dts
  • 基站非差残差:调用 zdres() 计算基站的各卫星观测值的非差残差(观测值-计算值)及卫星的高度角、方位角、卫地距等;
  • 基站插值处理:后处理中可能会调用 intpres() 进行基站残差的插值处理;
  • 共视卫星选取:调用 selsat() 选择基站和流动站之间的共视卫星,进行 RTK 算法时只需要基线间的同步观测卫星,返回共同观测的卫星个数 ns,输出卫星号列表 sat,在接收机观测值中的 index 值列表 iu 和在基站观测值中的 index 值列表 ir
  • Kalman 时间更新:调用 udstate() 更新状态值 rtk->x 及其误差协方差 rtk->P
  • 设置迭代次数 niter,动基线加2次 ;
  • for 循环迭代量测更新 niter 次:
    • 流动站非差残差:调用 zdres() 计算流动站的各位卫星观测值非差残差(观测值-计算值)及卫星的高度角、方位角、卫星矢量等;
    • 构建双差观测方程:调用 ddres() 计算双差残差 v,雅可比矩阵 H、双差误差协方差矩阵 R
    • Kalman 量测更新:调用 filter(),计算增益矩阵 K 并进行量测更新,得到 EKF 浮点解
  • 计算验后残差:量测更新完成,再次调用 zdres()ddres() 计算双差相位/伪距残差,调用 valpos() 进行浮点解有效性验证;若通过则更新 rtk->x 以及 rtk->P,并更新模糊度控制结构体;
  • 模糊度的固定:调用 resamb_LAMBDA(),利用 lambda 算法固定模糊度
    • 模糊度解算成功,调用 zdres()ddres() 根据固定结果计算残差和协方差,并进行调用 valpos() 校验;
    • 固定解验证有效,若为 hold 模式,需要存模糊度信息调用 holdamb()
  • 保存中间结果,位置,速度,方差,到 sol.rrsol.qrsol.qv,固定解数据在 rtk->xartk->Pa,浮点解数据在 rtk->xrtk->P
  • 存储当前历元载波信息:rtk->ssat[sat[i]-1].pt 存时间、rtk->ssat[sat[i]-1].ph 存载波相位观测值,供下次使用(供 detslp_dop 使用);
  • 存储当前历元 SNR 信息:rtk->ssat[sat[i]-1].snr
  • 存储卫星的模糊度固定信息:固定状态信息 rtk->ssat[i].fix[j] 及周跳信息 rtk->ssat[i].slipc[j]

3. 源码注释

点击查看代码
c
static int relpos(rtk_t *rtk, const obsd_t *obs, int nu, int nr,
                  const nav_t *nav)
{
    prcopt_t *opt=&rtk->opt;
    gtime_t time=obs[0].time;
    double *rs,*dts,*var,*y,*e,*azel,*freq,*v,*H,*R,*xp,*Pp,*xa,*bias,dt;
    int i,j,f,n=nu+nr,ns,ny,nv,sat[MAXSAT],iu[MAXSAT],ir[MAXSAT],niter;
    int info,vflg[MAXOBS*NFREQ*2+1],svh[MAXOBS*2];
    int stat=rtk->opt.mode<=PMODE_DGPS?SOLQ_DGPS:SOLQ_FLOAT;
    int nf=opt->ionoopt==IONOOPT_IFLC?1:opt->nf;

    trace(3,"relpos  : nx=%d nu=%d nr=%d\n",rtk->nx,nu,nr);

    dt=timediff(time,obs[nu].time); // 计算流动站,参考站时间差

    rs=mat(6,n); dts=mat(2,n); var=mat(1,n); y=mat(nf*2,n); e=mat(3,n);
    azel=zeros(2,n); freq=zeros(nf,n);

    for (i=0;i<MAXSAT;i++) {
        rtk->ssat[i].sys=satsys(i+1,NULL);
        for (j=0;j<NFREQ;j++) rtk->ssat[i].vsat[j]=0;
        for (j=1;j<NFREQ;j++) rtk->ssat[i].snr [j]=0;
    }

    // 根据卫星星历计算当前历元下各卫星的位置、速度、钟差
    /* satellite positions/clocks */
    satposs(time,obs,n,nav,opt->sateph,rs,dts,var,svh);

    // 计算基站的各卫星观测值的非差闭合差(观测值-计算值)及卫星的高度角、方位角、卫星矢量等。
    /* UD (undifferenced) residuals for base station */
    if (!zdres(1,obs+nu,nr,rs+nu*6,dts+nu*2,var+nu,svh+nu,nav,rtk->rb,opt,1,
               y+nu*nf*2,e+nu*3,azel+nu*2,freq+nu*nf)) {
        errmsg(rtk,"initial base station position error\n");

        free(rs); free(dts); free(var); free(y); free(e); free(azel);
        free(freq);
        return 0;
    }
    // 后处理中,需要时,调用 intpres 进行插值
    /* time-interpolation of residuals (for post-processing) */
    if (opt->intpref) {
        dt=intpres(time,obs+nu,nr,nav,rtk,y+nu*nf*2);
    }
    // 选择基站和流动站之间的同步观测卫星。进行 RTK 算法时只需要基线间的同步观测卫星。
    // 返回共同观测的卫星个数,输出卫星号列表 sat、在接收机观测值中的 index 值列表 iu 和在基站观测值中的 index 值列表 ir。
    /* select common satellites between rover and base-station */
    if ((ns=selsat(obs,azel,nu,nr,opt,sat,iu,ir))<=0) {
        errmsg(rtk,"no common satellite\n");

        free(rs); free(dts); free(var); free(y); free(e); free(azel);
        free(freq);
        return 0;
    }
    // 调用 udstate 更新状态值 rtk->x 及其误差协方差 rtk->P
    /* temporal update of states */
    udstate(rtk,obs,sat,iu,ir,ns,nav);

    // 初始化变量内存以及赋初值
    trace(4,"x(0)="); tracemat(4,rtk->x,1,NR(opt),13,4);
    xp=mat(rtk->nx,1); Pp=zeros(rtk->nx,rtk->nx); xa=mat(rtk->nx,1);
    matcpy(xp,rtk->x,rtk->nx,1);
    ny=ns*nf*2+2;
    v=mat(ny,1); H=zeros(rtk->nx,ny); R=mat(ny,ny); bias=mat(rtk->nx,1);

    // 设置迭代次数 niter,动基线加2次
    /* add 2 iterations for baseline-constraint moving-base */
    niter=opt->niter+(opt->mode==PMODE_MOVEB&&opt->baseline[0]>0.0?2:0);

    // 迭代量测更新 niter 次
    for (i=0;i<niter;i++) {
        // 计算流动站的各位卫星观测值非差闭合差(观测值-计算值)及卫星的高度角、方位角、卫星矢量等。
        /* UD (undifferenced) residuals for rover */
        if (!zdres(0,obs,nu,rs,dts,var,svh,nav,xp,opt,0,y,e,azel,freq)) {
            errmsg(rtk,"rover initial position error\n");
            stat=SOLQ_NONE;
            break;
        }

        // 计算双差残差 v,雅可比矩阵 H、双差误差协方差矩阵 R。
        /* DD (double-differenced) residuals and partial derivatives */
        if ((nv=ddres(rtk,nav,dt,xp,Pp,sat,y,e,azel,freq,iu,ir,ns,v,H,R,
                      vflg))<1) {
            errmsg(rtk,"no double-differenced residual\n");
            stat=SOLQ_NONE;
            break;
        }

        // Kalman滤波量测更新,获得浮点解:
        // 在进入 filter 函数后需要对状态向量 x、状态误差协方差矩阵 P、雅可比矩阵 H 进行矩阵简化,去除未使用卫星;
        // H 矩阵使用的是常规的定义的雅可比矩阵的转置,这主要是因为 RTKLIB 内存储矩阵的规则是按列存储的。
        /* Kalman filter measurement update */
        matcpy(Pp,rtk->P,rtk->nx,rtk->nx);
        if ((info=filter(xp,Pp,H,v,R,rtk->nx,nv))) {
            errmsg(rtk,"filter error (info=%d)\n",info);
            stat=SOLQ_NONE;
            break;
        }
        trace(4,"x(%d)=",i+1); tracemat(4,xp,1,NR(opt),13,4);
    }

    // 量测更新完成,再次调用 zdres 和 ddres 更新双差相位/伪距残差,并调用 valpos 进行验证,
    // 若通过则更新 rtk->x 以及 rtk->P,并更新模糊度控制结构体。
    if (stat!=SOLQ_NONE&&zdres(0,obs,nu,rs,dts,var,svh,nav,xp,opt,0,y,e,azel,
                               freq)) {
        // 利用浮点结果计算双差残差和量测噪声
        /* post-fit residuals for float solution */
        nv=ddres(rtk,nav,dt,xp,Pp,sat,y,e,azel,freq,iu,ir,ns,v,NULL,R,vflg);

        // 进行浮点解有效性验证
        /* validation of float solution */
        if (valpos(rtk,v,R,vflg,nv,4.0)) {
            // 存储浮点结果
            /* update state and covariance matrix */
            matcpy(rtk->x,xp,rtk->nx,1);
            matcpy(rtk->P,Pp,rtk->nx,rtk->nx);
            // 存模糊度相关信息,统计有效卫星数
            /* update ambiguity control struct */
            rtk->sol.ns=0;
            for (i=0;i<ns;i++) for (f=0;f<nf;f++) {
                if (!rtk->ssat[sat[i]-1].vsat[f]) continue;
                rtk->ssat[sat[i]-1].lock[f]++;
                rtk->ssat[sat[i]-1].outc[f]=0;
                if (f==0) rtk->sol.ns++; /* valid satellite count by L1 */
            }
            /* lack of valid satellites */ //检验卫星是否有效
            if (rtk->sol.ns<4) stat=SOLQ_NONE;
        }
        else stat=SOLQ_NONE;
    }

    // 利用 LAMBDA 算法进行模糊度的固定,得到 RTK 固定解。
    /* resolve integer ambiguity by LAMBDA */
    if (stat!=SOLQ_NONE&&resamb_LAMBDA(rtk,bias,xa)>1) {
        // 模糊度解算成功,根据固定结果计算残差和协方差,并进行校验
        if (zdres(0,obs,nu,rs,dts,var,svh,nav,xa,opt,0,y,e,azel,freq)) {

            /* post-fit reisiduals for fixed solution */
            nv=ddres(rtk,nav,dt,xa,NULL,sat,y,e,azel,freq,iu,ir,ns,v,NULL,R,
                     vflg);

            // 进行固定解有效性验证
            /* validation of fixed solution */
            if (valpos(rtk,v,R,vflg,nv,4.0)) {
                // 固定解验证有效,若为hold模式,需要存模糊度信息
                /* hold integer ambiguity */
                if (++rtk->nfix>=rtk->opt.minfix&&
                    rtk->opt.modear==ARMODE_FIXHOLD) {
                    holdamb(rtk,xa);
                }
                stat=SOLQ_FIX;
            }
        }
    }
    // 保存 solution 状态,位置,速度,方差
    /* save solution status */
    if (stat==SOLQ_FIX) { // 模糊度固定则记录固定解,固定解在 rtk->xa、rtk->Pa 中。
        for (i=0;i<3;i++) {
            rtk->sol.rr[i]=rtk->xa[i];
            rtk->sol.qr[i]=(float)rtk->Pa[i+i*rtk->na];
        }
        rtk->sol.qr[3]=(float)rtk->Pa[1];
        rtk->sol.qr[4]=(float)rtk->Pa[1+2*rtk->na];
        rtk->sol.qr[5]=(float)rtk->Pa[2];

        if (rtk->opt.dynamics) { /* velocity and covariance */
            for (i=3;i<6;i++) {
                rtk->sol.rr[i]=rtk->xa[i];
                rtk->sol.qv[i-3]=(float)rtk->Pa[i+i*rtk->na];
            }
            rtk->sol.qv[3]=(float)rtk->Pa[4+3*rtk->na];
            rtk->sol.qv[4]=(float)rtk->Pa[5+4*rtk->na];
            rtk->sol.qv[5]=(float)rtk->Pa[5+3*rtk->na];
        }
    }
    else { // 浮点解,浮点解数据在 rtk->x、rtk->P中。
        for (i=0;i<3;i++) {
            rtk->sol.rr[i]=rtk->x[i];
            rtk->sol.qr[i]=(float)rtk->P[i+i*rtk->nx];
        }
        rtk->sol.qr[3]=(float)rtk->P[1];
        rtk->sol.qr[4]=(float)rtk->P[1+2*rtk->nx];
        rtk->sol.qr[5]=(float)rtk->P[2];

        if (rtk->opt.dynamics) { /* velocity and covariance */
            for (i=3;i<6;i++) {
                rtk->sol.rr[i]=rtk->x[i];
                rtk->sol.qv[i-3]=(float)rtk->P[i+i*rtk->nx];
            }
            rtk->sol.qv[3]=(float)rtk->P[4+3*rtk->nx];
            rtk->sol.qv[4]=(float)rtk->P[5+4*rtk->nx];
            rtk->sol.qv[5]=(float)rtk->P[5+3*rtk->nx];
        }
        rtk->nfix=0;
    }

    // 存当前历元载波信息,供下次使用
    for (i=0;i<n;i++) for (j=0;j<nf;j++) {
        if (obs[i].L[j]==0.0) continue;
        rtk->ssat[obs[i].sat-1].pt[obs[i].rcv-1][j]=obs[i].time;    //先前历元载波相位时间
        rtk->ssat[obs[i].sat-1].ph[obs[i].rcv-1][j]=obs[i].L[j];    //先前历元载波相位观测值
    }

    // 存 SNR 信噪比信息
    for (i=0;i<ns;i++) for (j=0;j<nf;j++) {
        /* output snr of rover receiver */
        rtk->ssat[sat[i]-1].snr[j]=obs[iu[i]].SNR[j];
    }

    // 存卫星的 fix 信息及周跳信息
    for (i=0;i<MAXSAT;i++) for (j=0;j<nf;j++) {
        if (rtk->ssat[i].fix[j]==2&&stat!=SOLQ_FIX) rtk->ssat[i].fix[j]=1;
        if (rtk->ssat[i].slip[j]&1) rtk->ssat[i].slipc[j]++;
    }
    free(rs); free(dts); free(var); free(y); free(e); free(azel); free(freq);
    free(xp); free(Pp);  free(xa);  free(v); free(H); free(R); free(bias);

    if (stat!=SOLQ_NONE) rtk->sol.stat=stat;

    return stat!=SOLQ_NONE;
}

9.2.3 intpres():基站残差的插值(后处理)

intpres() 是一个不重要的函数,它仅用于后处理。

1. 参数列表

c
/* args */
gtime_t         time    I      历元时间
const obsd_t   *obs     I      卫星原始观测数据
int             n       I      观测数据数目
const nav_t    *nav     I      星历数据
rtk_t          *rtk     IO     rtk 控制/状态结构体
double         *y       IO     基站非差残差
/* return */
int             time    -      fabs(ttb)<fabs(tt)?ttb:tt

2. 执行流程

  • 时间差计算
    • tt = timediff(time, obs[0].time):计算流动站时间与当前基站观测时间的差值。
    • ttb = timediff(time, obsb[0].time):计算流动站时间与之前基站观测时间的差值。
  • 卫星位置计算
    • 调用 satposs() 函数,基于之前基站观测时间 obsb 计算卫星位置(rs)、钟差(dts)、方差(var)和健康状态(svh)。
  • 残差计算
    • 调用 zdres() 函数,计算之前基站观测的伪距减去几何距离的残差(yb),并获取卫星仰角/方位角(azel)和频率(freq)。
    • zdres() 失败,返回 tt
  • 残差插值
    • 遍历当前基站观测的每个卫星(i 从 0 到 n-1)。
    • 找到对应之前基站观测中的卫星(j),若无匹配则跳过。
    • 对于每个频率(k 从 0 到 nf*2-1):
      • p 指向当前残差 y[i*nf*2+k]q 指向之前残差 yb[j*nf*2+k]
      • 若当前或之前残差为 0,或存在周跳(LLI & LLI_SLIP),则将当前残差置为 0。
      • 否则,使用线性插值公式 *p = (ttb*(*p) - tt*(*q))/(ttb-tt) 计算插值后的残差。
  • 返回时间差
    • 返回绝对值较小的时间差(fabs(ttb)<fabs(tt)?ttb:tt),表示插值参考时间。

3. 注意事项

  • 由于观测方程的本质是最小二乘,而最小二乘中的残差项包含了观测信息。所以我们可以说残差的插值,就是对观测数据的插值,只是计算顺序上就是先处理观测信息,再进行 OMC(Observation Minus Computed)运算,但二者本质上是等价的。

4. 源码注释

点击查看代码
c
/* time-interpolation of residuals (for post-processing solutions) -----------
   time = rover time stamp
   obs = pointer to first base observation for this epoch
   y = pointer to base obs errors */
static double intpres(gtime_t time, const obsd_t *obs, int n, const nav_t *nav,
                      rtk_t *rtk, double *y)
{
    static obsd_t obsb[MAXOBS];         /* 存储之前基站观测数据的静态数组 */
    static double yb[MAXOBS*NFREQ*2], rs[MAXOBS*6], dts[MAXOBS*2], var[MAXOBS]; /* 之前残差、卫星位置、钟差、方差 */
    static double e[MAXOBS*3], azel[MAXOBS*2], freq[MAXOBS*NFREQ]; /* 误差、仰角/方位角、频率 */
    static int nb = 0, svh[MAXOBS*2];   /* 之前基站卫星数、卫星健康状态 */
    prcopt_t *opt = &rtk->opt;          /* 解算选项指针 */
    double tt, ttb, *p, *q;             /* 时间差、指针 */
    int i, j, k, nf = NF(opt);          /* 循环索引、频率数 */

    tt = timediff(time, obs[0].time);   /* 计算流动站与当前基站观测时间差 */
    trace(3, "intpres : n=%d tt=%.1f, epoch=%d\n", n, tt, rtk->epoch); /* 调试日志:输出卫星数、时间差、历元 */

    /* 若为第一个历元或时间差很小,直接使用当前基站观测更新之前数据 */
    if (nb == 0 || rtk->epoch == 0 || fabs(tt) < DTTOL) {
        nb = n;                         /* 更新之前卫星数 */
        for (i = 0; i < n; i++) obsb[i] = obs[i]; /* 当前基站观测复制到之前数组 */
        return tt;                      /* 返回时间差 */
    }

    /* 若与之前基站时间差过大或与当前时间差相同,不进行插值 */
    ttb = timediff(time, obsb[0].time); /* 计算流动站与之前基站观测时间差 */
    if (fabs(ttb) > opt->maxtdiff * 2.0 || ttb == tt) return tt;

    /* 计算之前基站观测的卫星位置 */
    satposs(time, obsb, nb, nav, opt->sateph, rs, dts, var, svh);

    /* 计算之前基站观测的伪距减几何距离的残差 */
    if (!zdres(1, obsb, nb, rs, dts, var, svh, nav, rtk->rb, opt, yb, e, azel, freq)) {
        return tt;                      /* 若计算失败,返回时间差 */
    }

    /* 插值当前和之前基站观测的残差 */
    for (i = 0; i < n; i++) {
        /* 匹配当前卫星与之前卫星 */
        for (j = 0; j < nb; j++) if (obsb[j].sat == obs[i].sat) break;
        if (j >= nb) continue;          /* 若无匹配,跳过 */

        /* p 指向当前残差,q 指向之前残差 */
        for (k = 0, p = y + i * nf * 2, q = yb + j * nf * 2; k < nf * 2; k++, p++, q++) {
            if (*p == 0.0 || *q == 0.0 ||               /* 若残差为 0 */
                (obs[i].LLI[k % nf] & LLI_SLIP) ||       /* 当前观测有周跳 */
                (obsb[j].LLI[k % nf] & LLI_SLIP)) {      /* 之前观测有周跳 */
                *p = 0.0;                              /* 置当前残差为 0 */
            } else {
                /* 线性插值:(ttb*当前 - tt*之前)/(ttb-tt) */
                *p = (ttb * (*p) - tt * (*q)) / (ttb - tt);
            }
        }
    }
    /* 返回较小的时间差作为插值参考 */
    return fabs(ttb) < fabs(tt) ? ttb : tt;
}

9.2.4 selsat():选择共视卫星

selsat() 函数用于共视星的选取,它如何实现反倒不重要。

1. 参数列表

c
/* args */
const obsd_t   *obs     I      卫星原始观测数据
double         *azel    I      卫星 [方位角,仰角]
int             nu      I      接收机观测数据数目
int             nr      I      基站观测数据数目
const prcopt_t *opt     I      配置选项
int            *sat     O      共视卫星数组
int            *iu      O      流动站共视卫星索引
int            *ir      O      基站的公式卫星索引
/* return */
int             ns      -      共视卫星的个数

2. 注意事项

  • 返回基站和流动站之间的共视星个数ns,输出卫星号列表sat,及流动站的索引列表 iu 和在基站的索引列表ir
  • obs[i] 中:流动站为obs[0~nu-1] ,基站为obs[nu~nu+nr-1]

3. 源码注释

点击查看代码
c
static int selsat(const obsd_t *obs, double *azel, int nu, int nr,
                  const prcopt_t *opt, int *sat, int *iu, int *ir)
{
    int i,j,k=0;

    trace(3,"selsat  : nu=%d nr=%d\n",nu,nr);

    for (i=0,j=nu;i<nu&&j<nu+nr;i++,j++) {
        if      (obs[i].sat<obs[j].sat) j--;
        else if (obs[i].sat>obs[j].sat) i--;
        else if (azel[1+j*2]>=opt->elmin) { /* elevation at base station */
            sat[k]=obs[i].sat; iu[k]=i; ir[k++]=j;
            trace(4,"(%2d) sat=%3d iu=%2d ir=%2d\n",k-1,obs[i].sat,i,j);
        }
    }
    return k;
}

9.2.5 valpos():解的有效性验证

计算流动站非差、双差残差,残差平方和 v[i]*v[i] 是否小于 fact*R[i+i*nv]

1. 参数列表

c
/* args */
rtk_t          *rtk    IO  解结构体
const  double  *v      I   残差
const  double  *R      I   观测误差协方差
const  int     *vflg   I   双差中使用的卫星列表
int             nv     I   残差的个数
double          thres  I   残差阈值
/* return */
int             stat   -   状态(1:有效 0:无效)

2. 注意事项

  • 以 demo5 的代码为基础,无论是单点定位还是相对定位,valpos() 函数更多的只是用来评估和输出解的状态信息,并没有实际影响代码的执行。它可能会检测出残差过大的卫星,但不会对卫星做任何后续处理。

3. 源码注释

点击查看代码
c
static int valpos(rtk_t *rtk, const double *v, const double *R, const int *vflg,
                  int nv, double thres)
{
    double fact=thres*thres;
    int i,stat=1,sat1,sat2,type,freq;
    char *stype;

    trace(3,"valpos  : nv=%d thres=%.1f\n",nv,thres);

    /* post-fit residual test */
    for (i=0;i<nv;i++) {
        if (v[i]*v[i]<=fact*R[i+i*nv]) continue;
        sat1=(vflg[i]>>16)&0xFF;    // 参考卫星号
        sat2=(vflg[i]>> 8)&0xFF;    // 非参考卫星号
        type=(vflg[i]>> 4)&0xF;     // 种类:0:载波;1:伪距;3:动基线
        freq=vflg[i]&0xF;           // 第几个频率(从0开始)
        stype=type==0?"L":(type==1?"L":"C");
        errmsg(rtk,"large residual (sat=%2d-%2d %s%d v=%6.3f sig=%.3f)\n",
              sat1,sat2,stype,freq+1,v[i],SQRT(R[i+i*nv]));
    }
    return stat;
}

9.2.6 outsolstat():输出解状态信息

解状态信息除了参考其内部调用的 rtkoutstat() 函数,也可以关注相应的格式定义,具体参考 RTKLIB-Manual-CN B.3节:解状态文件

1. 参数列表

c
/* args */
rtk_t          *rtk    IO  rtk 控制/结果结构体
const nav_t    *nav    I   卫星星历数据
/* return */
None

2. 内容明细

a. 位置状态参数

$POS,week,tow,stat,posx,posy,posz,posxf,posyf,poszf
  • week/tow : GPS 周和周内秒(s)
  • stat : 定位结果状态
  • posx/posy/posz : 浮点解坐标 x/y/z ecef (m)
  • posxf/posyf/poszf : 固定解坐标 x/y/z ecef (m)

b. 速度、加速度状态参数

$VELACC,week,tow,stat,vele,veln,velu,acce,accn,accu,velef,velnf,veluf,accef,accnf,accuf
  • week/tow : GPS 周和周内秒(s)
  • stat : 定位结果状态
  • vele/veln/velu : 浮点解速度 e/n/u (m/s)
  • acce/accn/accu : 浮点解加速度 e/n/u (m/s^2)
  • velef/velnf/veluf : 固定解速度 e/n/u (m/s)
  • accef/accnf/accuf : 固定解加速度 e/n/u (m/s^2)

c. 接收机钟差状态参数

$CLK,week,tow,stat,rcv,clk1,clk2,clk3,clk4
  • week/tow : GPS 周和周内秒(s)
  • stat : 定位结果状态
  • rcv : 接收机 (1:rover,2:base station)
  • clk1 : 接收机 GPS 钟差 (ns)
  • clk2 : 接收机 GLONASS 钟差 (ns)
  • clk3 : 保留
  • clk4 : 保留

d. 估计电离层状态参数

$ION,week,tow,stat,sat,az,el,ion,ion‐fixed
  • week/tow : GPS 周和周内秒(s)
  • stat : 定位结果状态
  • sat : 卫星 id
  • az/el : 方位角/仰角 (deg)
  • ion : 浮点解垂直电离层延迟 L1 (m)
  • ion‐fixed: 固定解垂直电离层延迟 L1 (m)

e. 估计对流层状态参数

$TROP,week,tow,stat,rcv,ztd,ztdf
  • week/tow : GPS 周和周内秒(s)
  • stat : 定位结果状态
  • rcv: 接收机标识 (1:rover,2:base station)
  • ztd : 浮点解总对流延迟(m)
  • ztdf : 固定解总对流延迟(m)

f. 估计GLONASS receiver H/W bias difference参数

$HWBIAS,week,tow,stat,frq,bias,biasf
  • week/tow : GPS 周和周内秒(s)
  • stat : 定位结果状态
  • frq : 频率(1:L1,2:L2,3:L5,...)
  • bias : 接收机 H/W 偏差系数(m/MHz)浮点解
  • biasf : 接收机 H/W 偏差系数(m/MHz)固定解

g. 伪距和载波相位观测量的残差

$SAT,week,tow,sat,frq,az,el,resp,resc,vsat,snr,fix,slip,lock,outc,slipc,rejc
  • week/tow : GPS 周和周内秒(s)
  • sat/frq : 卫星 id/频率(1:L1,2:L2,3:L5,...)
  • az/el : 方位角/仰角(deg)
  • resp : 伪距残差(m)
  • resc : 载波相位残差(m)
  • vsat : 有效数据标志(0:无效,1:有效)
  • snr : 信号强度(dbHz)
  • fix : 模糊度固定状态标识 (0:no data,1:float,2:fixed,3:hold)
  • slip : 周跳标识 (bit1:slip,bit2:parity unknown)
  • lock : 载波观测锁定计数
  • outc : 数据失效标识计数
  • slipc : 周跳计数
  • rejc : 数据拒绝计数(异常值)

3. 源码注释

点击查看代码
c
static void outsolstat(rtk_t *rtk)
{
    ssat_t *ssat;
    double tow;
    char buff[MAXSOLMSG+1],id[32];
    int i,j,n,week,nfreq,nf=NF(&rtk->opt);

    if (statlevel<=0||!fp_stat||!rtk->sol.stat) return;

    trace(3,"outsolstat:\n");

    // 根据时间分结果文件
    /* swap solution status file */
    swapsolstat();

    /* write solution status */
    n=rtkoutstat(rtk,buff); buff[n]='\0';

    fputs(buff,fp_stat);

    // 如果解的状态为 SOLQ_NONE,或结果输出等级小于等于 1,直接直接返回
    if (rtk->sol.stat==SOLQ_NONE||statlevel<=1) return;

    tow=time2gpst(rtk->sol.time,&week);
    nfreq=rtk->opt.mode>=PMODE_DGPS?nf:1;

    /* write residuals and status */
    for (i=0;i<MAXSAT;i++) {
        ssat=rtk->ssat+i;
        if (!ssat->vs) continue;
        satno2id(i+1,id);
        for (j=0;j<nfreq;j++) {
            fprintf(fp_stat,"$SAT,%d,%.3f,%s,%d,%.1f,%.1f,%.4f,%.4f,%d,%.1f,%d,%d,%d,%d,%d,%d\n",
                    week,tow,id,j+1,ssat->azel[0]*R2D,ssat->azel[1]*R2D,
                    ssat->resp[j],ssat->resc[j],ssat->vsat[j],
                    ssat->snr[j]*SNR_UNIT,ssat->fix[j],ssat->slip[j]&3,
                    ssat->lock[j],ssat->outc[j],ssat->slipc[j],ssat->rejc[j]);
        }
    }
}
