IndoorFusionNav

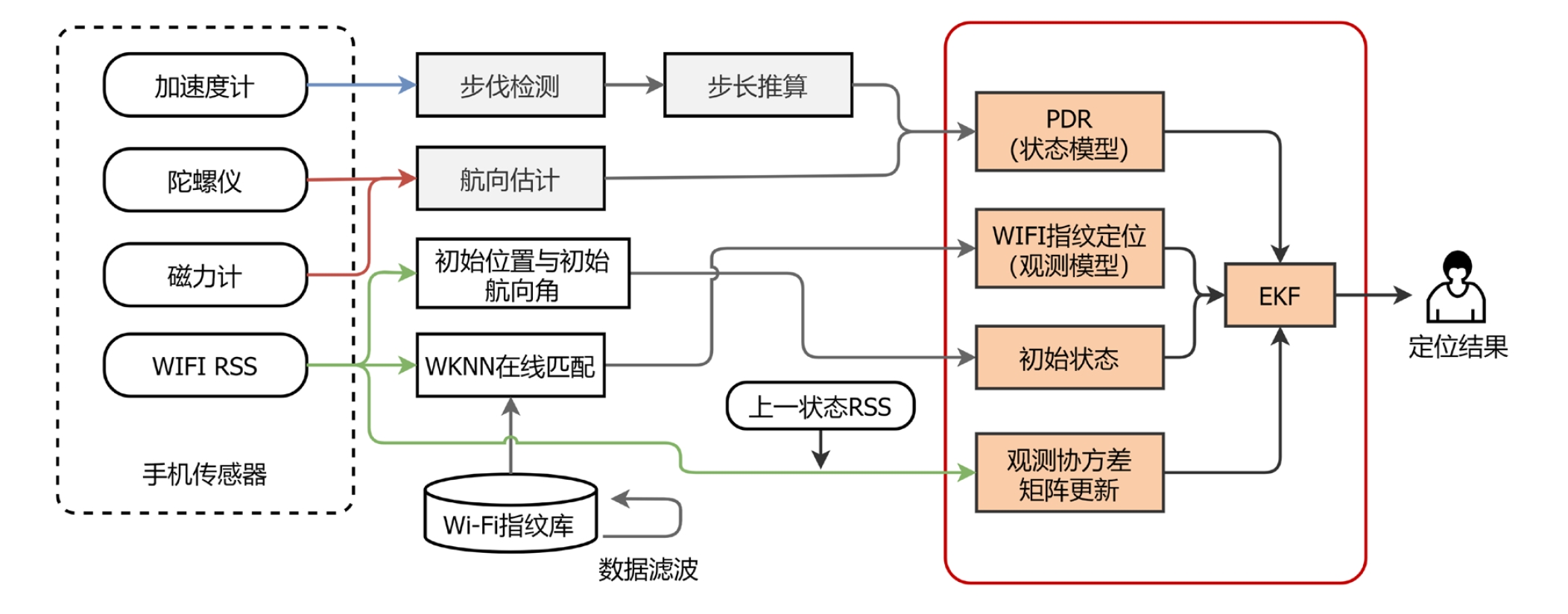

IndoorFusionNav是一个基于Wi-Fi/PDR（行人航位推算）的多源融合定位项目，目前包含了Wi-Fi指纹定位、PDR与EKF融合定位的Python实现，本项目针对的平台为安卓平台，融合使用的数据为Wi-Fi数据与IMU数据。

项目中涉及的Java代码主要用于采集实验数据，而数据分析与定位轨迹生成主要使用Python离线完成。该项目较为久远，在数据采集和融合时没有很好地注意不同数据源之间的时间同步问题（应当进行插值或外推）。不过这并不影响大家通过项目源码来理解Wi-Fi指纹、PDR和EKF等定位领域中的基础概念。

最后，该项目只是一个入门的科研项目，让初次涉猎该领域的同学能够快速上手。doc目录下提供了笔者的大论文，仅供参考。

第三方依赖
实验数据
开始使用
数据采集程序
历史版本

第三方依赖

Numpy
Pandas
Matplotlib
Sklearn

实验数据

data	实验数据
data/count_steps	正常直线行走数据，包含了安卓或苹果设备采集的数据，用来判断步伐检测的结果是否良好，其中安卓程序为自己开发的程序，苹果数据采集程序为phyphox（使用的时候注意修改属性名，方便后续程序使用）。
data/fusion	小范围融合定位实验，具体数据包含了：Fingerprint（指纹数据）、LeftBorder（左边缘测试点）、RightBorder（右边缘测试点）和LType（L型路线行走数据）。
data/linear_08m	正常直线行走数据，行走步数为10步，每一步为固定步长0.8m。
data/rssi_fluctuation	一组长时间记录Wi-Fi变化的数据，每个文件大约记录2万条样本数据，该数据可以用来分析Wi-Fi数据的波动情况。
data/still	静止数据，用来分析惯性传感器数据的特性。

开始使用

IndoorFusionNav的使用前提：操作的文件格式大概为如下所示，其中rssi根据实验过程中AP数量决定，AP为指定的固定路由器，比较适合小范围实验。

timestamp	rssi1	rssi2	rssi3	rssi4	linear-x	linear-y	linear-z	gravity-x	gravity-y	gravity-z	rotation-x	rotation-y	rotation-z	rotation-w
1591610015190	-37	-45	-66	-64	0.1322	-0.0105	0.5227	0.4463	2.8838	9.3623	0.078042	-0.12869	-0.75696	0.635895
...	...	...	...	...	...	...	...	...	...	...	...	...	...	...

可以利用pandas读取数据，并获取为numpy.ndarray格式数据，location模块中类的参数均为numpy.ndarray格式。

python

df = pd.read_csv(file)
rssi = df[[col for col in df.columns if 'rssi' in col]].values
linear = df[[col for col in df.columns if 'linear' in col]].values
gravity = df[[col for col in df.columns if 'gravity' in col]].values
rotation = df[[col for col in df.columns if 'rotation' in col]].values

location模块提供以下功能：

location	自定义定位工具包（可以进行数据分析与处理、定位解算与可视化，不同文件可配合使用）
location/fusion.py	融合定位工具包，包含了EKF融合定位算法。
locaiton/pdr.py	PDR定位工具包，包含了步伐检测、航向角推算、步长推算和定位结束输出等常见功能。
location/wifi.py	wifi指纹定位工具包，包含了常见的在线匹配算法。

Demo1 PDR定位

要进行PDR操作，需要创建一个pdr.Model对象：

python

import location.pdr as pdr
pdr = pdr.Model(linear, gravity, rotation)

Demo1.1 show_steps函数：显示垂直方向合加速度与步伐波峰分布

show_steps参数使用说明如下：

frequency - 数据采集频率
walkType - 行走模式

walkType	描述
normal	正常行走模式。
abnormal	小范围实验行走模式。在做Wi-Fi指纹与PDR融合定位的时候，由于安卓设备Wi-Fi扫描有一定的时间间隔（大约为2~3秒），所以在实验的过程中，两步之间的控制时间大于3s，算法部分进行了不同处理。

示例1，对data/linear_08m中的数据进行分析。

python

pdr.show_steps(frequency=70, walkType='normal')

结果如下：

示例2，对fusion01/SType中的数据进行分析。

python

pdr.show_steps(frequency=70, walkType='abnormal')

结果如下：

可以发现，对比示例1中的结果，该图峰值之间的间隔比较大。

Demo1.2 show_gaussian函数：查看数据在一定范围内的分布情况

用来判断数据的分布情况，同时可利用高斯函数拟合（可选），可以用来分析静止惯性数据。

show_gaussian参数使用说明如下：

data - 某一轴加速度数据
fit - 布尔值，是否进行高斯拟合

示例1，对data/still中的静止数据进行分析。

python

acc_z = linear[:,2]
pdr.show_gaussian(acc_z, True)

结果如下：

示例2，对data/linear_08m中的数据及进行分析：

python

acc_z = linear[:,2]
pdr.show_gaussian(acc_z, False)

结果如下：

Demo1.3 show_data函数：查看三轴加速度的分布情况

show_data参数使用说明如下：

dataType	描述
linear	查看三轴线性加速度的分布情况
gravity	查看三轴重力加速度的分布情况
rotation	查看旋转四元数的数据分布情况

示例1，对data/linear_08m中的数据及行分析：

python

pdr.show_data("linear")

结果如下：

示例2，对data/linear_08m中的数据及行分析：

python

pdr.show_data("gravity")

结果如下：

示例3，对data/linear_08m中的数据及行分析：

python

pdr.show_data("rotation")

结果如下：

Demo1.4 step_stride函数：步长推算函数

step_stride传入的是某一时刻的函数值，往往是垂直方向合加速度的峰值点，从而推算出步长值。

python

stride_length = pdr.step_stride(acc)

Demo1.5 step_counter函数：获取数据中的步伐信息

step_counter会返回一个包含每一个步伐信息的字典类型数组，其中index为样本序号，acceleration为步伐加速度峰值，函数参数使用说明如下：

frequency - 数据采集频率
walkType - 行走模式

walkType	描述
normal	正常行走模式。
abnormal	实验行走模式。在做Wi-Fi指纹与PDR融合定位的时候，由于安卓设备Wi-Fi扫描有一定的时间间隔，所以在实验的过程中，两步之间的控制时间大于3s，所以算法部分进行了不同处理。

示例1，对data/linear_08m中的数据进行分析。

python

pdr.show_steps(frequency=70, walkType='normal')
print(steps)

结果如下：

python

[
    {
        'index': 298,
        'acceleration': 3.88391844277864
    },
    {
        'index': 354,
        'acceleration': 6.163800299609754
    },
    ......
]

示例2，利用data/linear_08m中的数据分析步长推算算法的准确度：

python

steps = pdr.step_counter(frequency=70, walkType='normal')
print('steps:', len(steps))
stride = pdr.step_stride
accuracy = []
for v in steps:
    a = v['acceleration']
    print(stride(a))
    accuracy.append(
        np.abs(stride(a)-0.8)
    )
square_sum = 0
for v in accuracy:
    square_sum += v*v
acc_mean = (square_sum/len(steps))**(1/2)
print("mean: %f" % acc_mean) # 平均误差
print("min: %f" % np.min(accuracy)) # 最小误差
print("max: %f" % np.max(accuracy)) # 最大误差
print("sum: %f" % np.sum(accuracy)) # 累积误差

结果如下：

shell

steps: 10
0.7019198589090117
0.7878293284920566
0.8188530449804803
0.7910022847592212
0.7700272110821945
0.7766284915404985
0.8636455533175651
0.7555013698705025
0.8041832313898543
0.8379454829417488
mean: 0.043746
min: 0.004183
max: 0.098080
sum: 0.341719

Demo1.6 step_heading函数：步长推算函数

实验过程中手机采用HOLDING模式，即手握手机放在胸前，并且x轴与地面平行，step_heading直接返回每一时刻的偏航角yaw值，初始值默认设为0，这里的都是相对值。

python

yaw = pdr.step_heading()

Demo1.7 pdr_position函数：获取数据中的步伐信息

pdr_position会返回每一步的x、y坐标值，以及每一步的步长和航向角：

frequency - 数据采集频率
walkType - 行走模式
offset - 初始航向角大小
initPosition - 初始位置，格式为两个元素的元组形式，分别表示x与y

walkType	描述
normal	正常行走模式。
fusion	实验行走模式。在做Wi-Fi指纹与PDR融合定位的时候，由于安卓设备Wi-Fi扫描有一定的时间间隔，所以在实验的过程中，两步之间的控制时间大于3s，所以算法部分进行了不同处理。

示例：

python

position_x, position_y, strides, angle = pdr.show_steps(frequency=70, walkType='abnormal'， offset=np.pi/2, initPosition=(0,0))

Demo1.8 show_trace函数：输出行走轨迹图

show_trace内部使用了pdr_position，可以输出轨迹图像。

frequency - 数据采集频率
walkType - 行走模式
offset - 轨迹偏差角度（指上北下南地图中的轨迹旋转到输出轨迹的角度值，实验过程使用了安卓的旋转矢量软件传感器，它集成了加速度计、陀螺仪和磁力计的数据，最终输出了一个以地球坐标系为基础的绝对信息，但实验输出图有时候会分析一个相对定位的情景，所以可以用该偏差值进行修正）
initPosition - 初始位置，格式为两个元素的元组形式，分别表示x与y
realTrace - 两列的numpy.ndarray格式数据，表示真实轨迹坐标，主要是为了方便轨迹的对比（可选）

walkType	描述
normal	正常行走模式。
abnormal	小范围实验行走模式。在做Wi-Fi指纹与PDR融合定位的时候，由于安卓设备Wi-Fi扫描有一定的时间间隔，所以在实验的过程中，两步之间的控制时间大于3s，所以算法部分进行了不同处理。

示例1，显示data/fusion/LType数据的预测轨迹图：

python

pdr.show_trace(frequency=70, walkType='abnormal', initPosition=(2,1))

结果如下：

示例2，显示data/fusion/LType数据的预测轨迹图：

python

pdr.show_trace(frequency=70, walkType='abnormal', offset=0, real_trace=real_trace, initPosition=(2,1))

结果如下：

Demo2 Wi-Fi指纹定位

要进行wifi操作，需要创建一个wifi.Model对象，由于实验数据中是以每一步作为一个定位状态，因此这里pdr与wifi配合使用。从代码层面而言这不是必要的，也可以更换成其他业务。

python

import location.wifi as wifi
wifi = wifi.Model(rssi)

Demo2.1 rssi_fluctuation函数：查看wifi数据的波动情况

rssi_fluctuation需要传入一个布尔值merge作为参数。

merge	描述
True	以Wi-Fi扫描次数作为x轴
False	以样本点数目作为x轴，事实上样本点数目合并一个Wi-Fi扫描间隔数据从而得到了合并的效果。

示例1，显示data/rssi_fluctuation数据：

python

wifi.rssi_fluctuation(False)

结果如下：

示例2，显示data/rssi_fluctuation数据：

python

wifi.rssi_fluctuation(True)

结果如下：

Demo2.2 determineGaussian函数：查看wifi数据的高斯拟合情况

determineGaussian的参数如下所示：

data- numpy.ndarray格式数据，源自一个AP的wifi信号强度数据
merge- 是否合并为每一个扫描次数
interval- 划分间隔，默认值为1
wipeRange- 剔除样本点数目

示例1，显示data/rssi_fluctuation数据：

python

wifi.determineGaussian(rssi[:, 0], True, wipeRange=170*100)

结果如下：

Demo2.3 create_fingerpirnt函数：构建一个指纹库

create_fingerpint返回一个指纹数据均值与其对应的坐标，传入的参数为所有采集好的指纹数据的文件目录，对文件命名的要求是：需要按照x-y.csv的方式对文件命名，比如坐标是(0,0)，则文件名为0-0.csv。

示例1，对于指纹库data/fusion01/Fingerpint：

python

rssi, position = wifi.create_fingerprint(fingerprint_path)

rssi和position可以直接带入sklearn的机器学习算法中进行训练。

Demo2.4 在线匹配算法

这一部分仅作为参考，可以参考https://www.cnblogs.com/rubbninja/p/6186847.html ，建议大家能够用更优的算法到这一部分。为了我自己操作方便，wifi模块在sklearn的基础上对一些常见的在线匹配算法进行了简单的封装，常见的算法与其模如下：

方法	算法
wifi.knn_reg	knn
wifi.svm_reg	support vector machine
wifi.rf_reg	random forest
wifi.dbdt	Gradient Boosting for regression
wifi.nn	Multi-layer Perceptron regressor

示例1，对于数据data/fusion/LType，如果使用knn：

python

pdr = pdr.Model(linear, gravity, rotation)
wifi = wifi.Model(rssi)

# 真实轨迹
real_trace = pd.read_csv(real_trace_file).values
# 指纹数据（作为离线数据）
fingerprint_rssi, fingerprint_position = wifi.create_fingerprint(fingerprint_path)

# 找到峰值出的rssi值（作为在线匹配数据）
steps = pdr.step_counter(frequency=70, walkType='fusion')
print('steps:', len(steps))
result = fingerprint_rssi[0].reshape(1, 4)
for k, v in enumerate(steps):
    index = v['index']
    value = rssi[index]
    value = value.reshape(1, len(value))
    result = np.concatenate((result,value),axis=0)

# knn算法
predict, accuracy = wifi.knn_reg(fingerprint_rssi, fingerprint_position, result, real_trace)
print('knn accuracy:', accuracy, 'm')

经过上述操作可以得到预测坐标序列和误差均值。

powershell

knn accuracy: 1.93 m

其他算法类似。

Demo2.5 show_trace函数：生成wifi指纹定位轨迹

show_trace传入预测坐标序列和真实轨迹（可选）。

示例1，对于数据data/fusion/LType：

python

wifi.show_trace(predict, real_trace=real_trace)

结果如下：

由于wifi数据的波动非常大，因此结果会有些难看。

Demo3 融合定位

要进行fusion操作，需要创建一个fusion.Model对象，配合pdr与wifi一起使用。

python

import location.fusion as fusion
fusion = fusion.Model()

目前fusion中只有ekf算法，为ekf2d函数，返回融合的状态列向量的数组，参数列表如下：

参数	描述
transition_states	状态转移序列
observation_states	观测值序列
transition_func	状态转移函数
jacobF_func	状态转移矩阵的一阶线性函数
initial_state_covariance	初始状态协方差
observation_matrices	观测矩阵
transition_covariance	状态转移协方差
observation_covariance	观测协方差

示例1，对于数据data/fusion/LType：

python

# 已知数据
angle # 航向角序列
L # 步长序列

sigma_wifi = 2
sigma_pdr = .2
sigma_yaw = 10/360
L # 步长序列

# 状态转移函数（参入包含所有状态参数的数组）
def state_conv(parameters_arr):
    x = parameters_arr[0]
    y = parameters_arr[1]
    theta = parameters_arr[2]
    return x+L*np.sin(theta), y+L[i]*np.cos(theta), angle[i] # 伪代码i表示第i个状态
P = np.matrix([[1, 0, 0],
               [0, 1, 0],
               [0, 0, 1]])
# 观测矩阵
H = np.matrix([[1, 0, 0],
               [0, 1, 0],
               [0, 0, 0],
               [0, 0, 1]])
# 状态转移协方差矩阵
Q = np.matrix([[sigma_pdr**2, 0, 0],
               [0, sigma_pdr**2, 0],
               [0, 0, sigma_yaw**2]])
# 观测噪声方差
R = np.matrix([[sigma_wifi**2, 0, 0, 0],
               [0, sigma_wifi**2, 0, 0],
               [0, 0, 0, 0],
               [0, 0, 0, sigma_yaw**2]])
def jacobF_func(i):
    return np.matrix([[1, 0, L[i]*np.cos(angle[i])],
                      [0, 1, -L[i]*np.sin(angle[i])],
                      [0, 0, 1]])

S = fusion.ekf2d(
    transition_states = transition_states
   ,observation_states = observation_states
   ,transition_func = state_conv
   ,jacobF_func = jacobF_func
   ,initial_state_covariance = P
   ,observation_matrices = H
   ,transition_covariance = Q
   ,observation_covariance = R
)
X_ekf = []
Y_ekf = []
for v in S:
    X_ekf.append(v[0, 0])
    Y_ekf.append(v[1, 0])

对所有轨迹数据进行可视化：

数据采集程序

开发安卓数据采集程序这一部分如果想了解更多，请参考我的CSDN博客。

Step 1 安装Android Studio

从安卓官网上下载并安装安卓开发工具：https://developer.android.com/studio。

Step 2 新建项目并替换掉相关文件

使用Android Studio新建一个空项目以后，用android中的文件替换掉空项目中的文件，替换的时候注意修改第一行的包名。

android	数据采集程序
activity_main.xml	替换位置：项目目录\程序名\app\src\main\res\layout
AndroidManifest.xml	替换位置：项目目录\程序名\app\src\main
FileUtil.java	替换位置：项目目录\程序名\app\src\main\java\com\example\data
LogUtil.java	替换位置：项目目录\程序名\app\src\main\java\com\example\data
MainActivity.java	替换位置：项目目录\程序名\app\src\main\java\com\example\data
WifiUtil.java	替换位置：项目目录\程序名\app\src\main\java\com\example\data

Step 3 修改文件代码参数

做与WiFi相关的实验时，一般都是使用固定好的路由器，路由器的MAC或者SSID已知，因此需要修改MainActivity.java文件中路由器参数，方便做后续实验。需要修改的参数为levelArray、apNames、rssis，现在假设实验的路由器SSID分别为router-01、router-02、router-03、router-04，则需要修改为如下所示：

java

package com.example.yourappname;

// import ...

public class MainActivity extends AppCompatActivity implements SensorEventListener {
    // 配置路由器参数
    private int[] levelArray = new int[4];
    private String[] apNames = new String[]{"router-01","router-02","router-03","router-04"};
    private String rssis = "rssi1,rssi2,rssi3,rssi4";

    ...

其中rssis必须命名为"rssi"的形式。

Step 4 采集数据并导出

使用程序的时候，注意给程序“存储”与“位置”权限，对于采集好的数据，使用adb工具导出，adb工具在Android Studio安装好并且完成初始化之后就捆绑安装。为了方便操作，在环境变量里面配置了adb，这样方便全局操作，adb工具的位置一般在C:\Users\username\AppData\Local\Android\Sdk\platform-tools，一次实例操作如下所示。

powershell

PS C:\user\salmo\Desktop> adb shell
HWFRD:/ $ su
HWFRD:/ # cp -R /data/data/com.example.data2 /sdcard/documents
HWFRD:/ # exit
HWFRD:/ $ exit
PS C:\Users\salmo\Desktop> adb pull /sdcard/documents
/sdcard/documents/: 4 files pulled, 0 skipped. 4.7 MB/s (478123 bytes in 0.096s)
PS C:\Users\salmo\Desktop>

由于权限问题，数据先导出到sd卡中，再由sd卡导出到电脑里面，整个过程不算太容易，欢迎大家自寻更好的数据导出方法。

Step 5 数据文件

一个使用该程序采集的数据文件大概长这个样子：

timestamp	rssi1	rssi2	rssi3	rssi4	linear-x	linear-y	linear-z	gravity-x	gravity-y	gravity-z	rotation-x	rotation-y	rotation-z	rotation-w
1591610015190	-37	-45	-66	-64	0.1322	-0.0105	0.5227	0.4463	2.8838	9.3623	0.078042	-0.12869	-0.75696	0.635895
...	...	...	...	...	...	...	...	...	...	...	...	...	...	...

历史版本

初始提交版本V1.0
实现了融合定位的基础功能，留作自己备份，建议读者使用最新版本。

许可证

IndoorFusionNav 采用 MIT 许可证。详情见 LICENSE 文件。

IndoorFusionNav ​

第三方依赖 ​

实验数据 ​

开始使用 ​

Demo1 PDR定位 ​

Demo1.1 show_steps函数：显示垂直方向合加速度与步伐波峰分布 ​

Demo1.2 show_gaussian函数：查看数据在一定范围内的分布情况 ​

Demo1.3 show_data函数：查看三轴加速度的分布情况 ​

Demo1.4 step_stride函数：步长推算函数 ​

Demo1.5 step_counter函数：获取数据中的步伐信息 ​

Demo1.6 step_heading函数：步长推算函数 ​

Demo1.7 pdr_position函数：获取数据中的步伐信息 ​

Demo1.8 show_trace函数：输出行走轨迹图 ​

Demo2 Wi-Fi指纹定位 ​

Demo2.1 rssi_fluctuation函数：查看wifi数据的波动情况 ​

Demo2.2 determineGaussian函数：查看wifi数据的高斯拟合情况 ​

Demo2.3 create_fingerpirnt函数：构建一个指纹库 ​

Demo2.4 在线匹配算法 ​

Demo2.5 show_trace函数：生成wifi指纹定位轨迹 ​

Demo3 融合定位 ​

数据采集程序 ​

Step 1 安装Android Studio ​

Step 2 新建项目并替换掉相关文件 ​

Step 3 修改文件代码参数 ​

Step 4 采集数据并导出 ​

Step 5 数据文件 ​

历史版本 ​

许可证 ​

IndoorFusionNav

第三方依赖

实验数据

开始使用

Demo1 PDR定位

Demo1.1 show_steps函数：显示垂直方向合加速度与步伐波峰分布

Demo1.2 show_gaussian函数：查看数据在一定范围内的分布情况

Demo1.3 show_data函数：查看三轴加速度的分布情况

Demo1.4 step_stride函数：步长推算函数

Demo1.5 step_counter函数：获取数据中的步伐信息

Demo1.6 step_heading函数：步长推算函数

Demo1.7 pdr_position函数：获取数据中的步伐信息

Demo1.8 show_trace函数：输出行走轨迹图

Demo2 Wi-Fi指纹定位

Demo2.1 rssi_fluctuation函数：查看wifi数据的波动情况

Demo2.2 determineGaussian函数：查看wifi数据的高斯拟合情况

Demo2.3 create_fingerpirnt函数：构建一个指纹库

Demo2.4 在线匹配算法

Demo2.5 show_trace函数：生成wifi指纹定位轨迹

Demo3 融合定位

数据采集程序

Step 1 安装Android Studio

Step 2 新建项目并替换掉相关文件

Step 3 修改文件代码参数

Step 4 采集数据并导出

Step 5 数据文件

历史版本

许可证
